給水フィルター(カナオン取付セット) 縦横ブラケット付
金型温調機などの冷却水トラブルに!
金型温調機にご自分で取付けするためのキットです。
必要なステー、ボルト、ホースまで一式セットになっており
取付けは簡単!!
「2種類のステーが同梱されているのが特徴です」
設置条件に合わせ、任意のステーをご使用下さい。
【対応機種】(マツイ製金型温調機:MC5シリーズ)
●横取付けステー |
対応
機種
|
MC5-G1-25L95、MC5-G1-55L95、MC5-G1-88L95
MC5-G1-25H120、MC5-G1-55H120、MC5-G1-88H120
MC5-G3-25L95、MC5-G3-55L95、MC5-G3-88L95
MC5-G3-25H120、MC5-G3-55H120、MC5-G3-88H120
|
●縦取付けステー |
対応
機種 |
MC5-G1-25L95、MC5-G1-25H120
MC5-G3-25L95、MC5-G3-25H120
※1)エアパージOPが付いている場合、干渉します。
※2)55、88クラスはマニホールドに干渉します。
配管を延長するなどすれば取付け可能です。 |
金型温調機への取付けは、ご自分で行って頂く必要があります。
上記対応機種以外に取付けの場合、穴加工なども必要になり自己責任での施工になります。
切りくずの混入など十分ご注意の上、施工下さい。
耐圧0.5MPa 標準流量 毎分25リットル!!
フィルターエレメントは、汚れが酷くなったら分解して水洗い。
2〜3回は再生可能ですが、糸がほつれてきたら新品に交換して下さい。
●循環水の不純物(固形物)の濾過に最適
●透明なハウジングで汚れ状態を確認
●成形機のオイルクーラーの保護
●取り付けおよびフィルターエレメント交換も簡単
●金型温度調節機・冷却機の保護
●電磁弁などのトラブルを解消

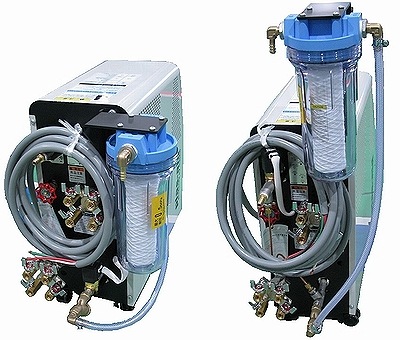

【 取付け例 】
※マツイ金型温調機:MC5シリーズ に取付けされるお客様
MC5の本体背面には、オプション取付用の穴加工があります。
縦付ステーは、MC5-G1/G3-25L95、MC5-G1/G3-25H120用です。
他機種には高さが不足し、そのままでは取付けできません。
よくあるご質問
【Q】他社で販売しているものより高くないですか?
【A】こちらの商品は2種類の取付けステーがセットになっています。
設置事情によってその場で使い分けて頂くことができます。
※)余った方はレイアウトなど事情が変わった際ご活用下さい。
商品コード : 9-000196 |
価格 : 19,000円(税込20,900円) |
ポイント : 190 |
|
|
■構成部品
フィルターセット(含むエレメント):1式
フィルタ固定用ブラケットL型: 1式
フィルタ固定用ブラケットV型: 1式
フィルタ固定用スペーサL用(MFH-LS):1式
タッピングネジ M6 X 30L : 4本
ブッシング(ネ)SUS 3/4B X 3/8B: 2個
L型ホースニップル 3/8B X 10.5: 3個
ホース 内径Φ9 X外径Φ15×1m: 1本
ジュビリーバンド M00 11-16M/M: 3個
本体固定用ボルト M8×L24(Wセムス):2個
■フィルターハウジング仕様
材質(ヘッド) 強化ポリプロピレン
(シリンダー) AS樹脂
使用温度: 55℃以下
耐圧: 0.5MPa
接続口径: 3/4-14NPT
標準流量: 25L/min
本体材質: 1.2kg
本体寸法: 全幅 132mm
全高: 322mm |

■フィルターエレメント仕様
濾材材質: ポリプロピレン
濾過精度: 100μm以上
使用温度: 80℃以下
寸法: 全長 250mm
全径: Φ62mm
除去対象物: あらゆる不純物 |
